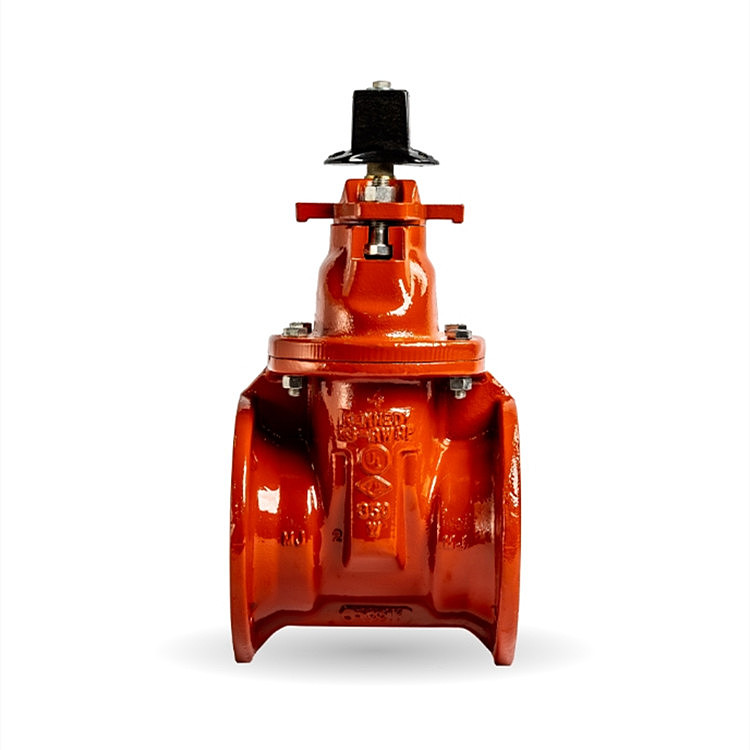

KENNEDY閘板閥2" C509 KS MJ x MJ

20 世紀 80 年代初，KENNEDY閥門在美國推出了彈性座式閘閥，從而改變了閘閥市場。如今，KENNEDY仍是 UL-FM 閘閥設計和性能方面的行業前行者，產品額定壓力高達 350 psi，符合 UL-FM 服務要求。所有 12 英寸及以下的 Kennedy OS&Y 都標配有機加工凹槽，可方便地為產品添加監控開關。在原污水、污泥或含有過多沉淀物的水中使用時，可垂直安裝，請不要將法蘭端接用于埋地服務。

無泄漏，無水流失

抗摩擦止推軸承

高強度鐵制楔塊

無沉淀物堆積

不會妨礙管線清潔工具的運行

無劃痕損壞

無腐蝕

減少閥桿和楔塊上可能存在的應力

便于在壓力下重新裝配

無故障運行，少維護

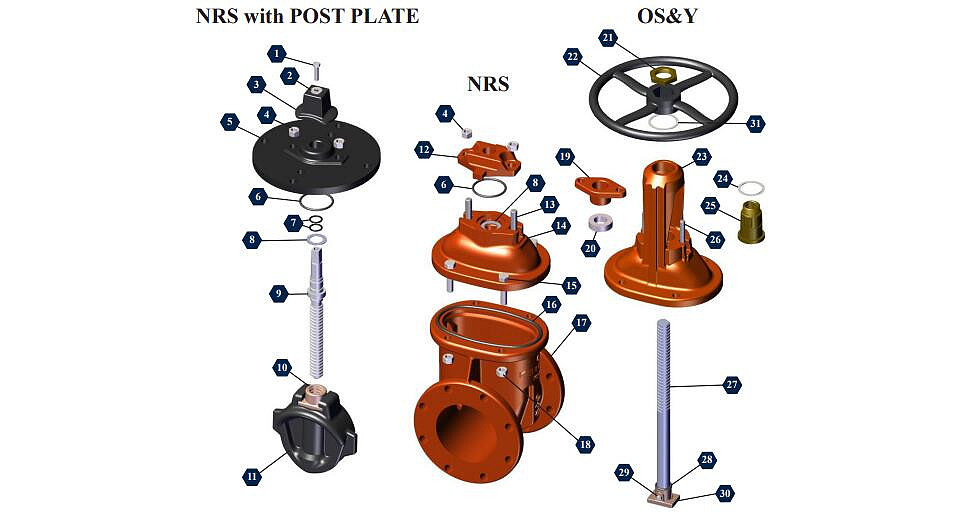

1 個開口螺母螺栓

2 Op-螺母墊圈

3 螺母

4 柱板/填料函螺母

5 柱板

6 柱板/填料函 O 形圈

7 閥桿 O 形圈

8 推力特氟龍墊圈

9  NRS 閥桿

10 NRS 閥桿螺母

11 彈性楔塊

12 填料函

13 柱板/填料函板螺栓14

14  NRS 蓋

15 蓋/蓋體螺栓

16 蓋/蓋體 O 形圈

17 主體

18 蓋/機身螺母

19 填料密封圈

20 填料

21 手輪螺母

22 手輪

23 OS&Y 蓋

24 OS&Y 軛墊圈

25 OS&Y 軛形螺母

26 填料螺栓

27 OS&Y 閥桿

28 OS&Y 閥桿 O 形圈

29 OS&Y 閥桿銷

30 OS&Y 閥桿頭

31 手輪軛墊圈

產地：美國

鑄鐵規格：ASTM A126 B 級

Min拉伸強度：31,000 磅/平方英寸

Min橫向強度：3,300 磅/平方英寸

Min撓度（12 個中央）：0.12 英寸

化學分析（百分比）

磷（Max值）：0.75

硫（Max值）：0.15

標準：鑄銅- ASTM B763 c99500 (閥桿螺母）

Min拉伸強度：70,000 psi

Min屈服強度：40,000 psi

Min伸長率（2 英寸）：12

化學分析

銅：殘?jiān)?/p>

鉛（Max值）：0.25

鋁：0.5-2.0

鐵：3.0-5.0

鎳（Max）：3.5-5.5

鋅：0.5-2.0

硅：0.5-2.0

錳（Max）：0.5

鑄銅--ASTM B584 C86700（NRS 閥桿）

Min拉伸強度：8o,000 psi

Min屈服強度：32,000 psi

Min伸長率（2 英寸）：15

化學分析

銅：57.0- 60.0

鉛（Max值）：0.50 - 1.50

鋁：1.0 - 3.0

鐵：1.0 - 3.0

鎳（Max）：1.0

鋅：30.0-38.0

錫（Max值）：1.5

（EPDM）乙烯丙烯二烯單體

硬度（邵氏 A）：80 ± 5

拉伸（PsI）：1,500 分鐘

伸長率（%）：150 分鐘

壓縮長久變形，ASTM D395 方法 B：Max 20 %

自來水、工業、環保、污水處理
