Vishay 推出的 27 款標準型和溝槽式 MOS 勢壘肖特基（TMBS®）表面貼裝整流器，采用薄形而且?guī)в幸子谖胶稿a的側邊焊盤的 DFN33A 封裝。這些標準型器件是業界首款采用這種封裝尺寸的器件，為商業、工業、通信和汽車應用提供節省空間、高效的解決方案，其額定電流高達 6 A，而 TMBS 器件則實現了業內領先的高達 9 A 的額定電流。TMBS® 器件提供 60 V - 200 V 的多種電壓選擇，標準整流器的電壓最高可達 600 V。這些器件均有汽車級版本，符合 AEC-Q101 認證。

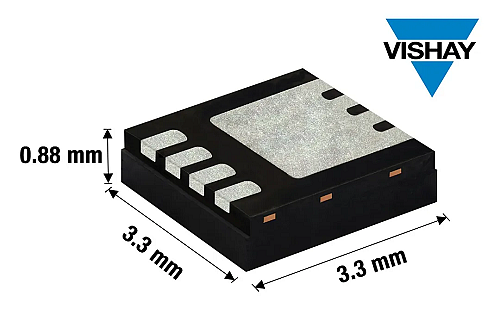

DFN33A 是Vishay Power DFN 系列的最新封裝尺寸，具有 3.3 mm x 3.3 mm 的緊湊尺寸，典型厚度低至 0.88 mm，因此，日前發布的 Vishay General Semiconductor 整流器能夠更有效地利用 PCB 空間。與傳統 SMB (DO-214AA) 和 eSMP® 系列 SMPA (DO-220AA) 相比，封裝尺寸分別減小 44 % 和 20 %。此外，器件厚度比 SMB (DO-214AA) 和 SMC 薄 2.6 倍，比 SMPA (DO-220AA) 薄 7 %。同時，整流器優化的銅質設計和先進的芯片貼裝技術保證了卓越的散熱性能，可在更高的額定電流下工作。

這些器件適用于低壓、高頻逆變器、DC/DC 轉換器、續流二極管、基帶天線熱插拔電路中的極性保護和軌到軌保護，以及交換機、路由器和光網設備的以太網供電 (PoE)。對于這些應用，整流器可在高達 + 175 °C 的高溫下工作，同時，器件超低的正向壓降和低漏電流提高了設計效率。DFN33A 封裝具有易于吸附焊錫的側邊焊盤，可進行自動光學檢測 (AOI)，而無需進行 X 射線檢測。

這些整流器非常適合自動貼裝，根據 J-STD-020 標準，其濕度靈敏度（MSL）為 1 級，最高回流峰值溫度達 260 °C。這些器件符合 RoHS 規范，無鹵素，其啞光鍍錫引腳符合 JESD 201 第二類晶須測試要求。

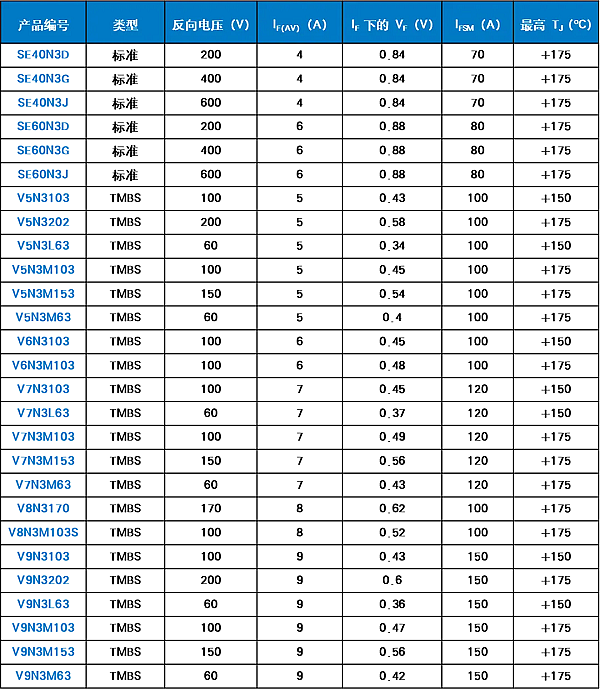

器件規格表

注：工業級產品基本零件編號后綴為 - M3，符合 AEC-Q101 標準的汽車級產品基本零件編號后綴為 - HM3

采用 DFN33A 封裝的全新標準型和 TMBS® 整流器現可提供樣品并已實現量產，詳情可聯系在線客服咨詢。
